Cauruļu nosēdinātāju tehnoloģija: projektēšanas principi un veiktspējas optimizācija notekūdeņu attīrīšanā

Fundamentālā zinātne aiz cauruļu kolonistu efektivitātes

Caurules kolonisti pārstāv aievērojams progresssedimentācijas tehnoloģijā, kas ir pārveidojusi mūsdienu notekūdeņu attīrīšanas procesus. Kā notekūdeņu attīrīšanas speciālists ar vairāk nekā piecpadsmit gadu pieredzi uz vietas esmu bijis aculiecinieks tam, kā šīs sistēmas ir radījušas revolūciju cieto{1}}šķidruma atdalīšanai daudzos lietojumos. Cauruļu nosēdinātāju pamatprincips darbojas, pamatojoties uz "sekla dziļuma teoriju", kas parāda, ka nosēšanās attāluma samazināšana ievērojami uzlabo daļiņu noņemšanas efektivitāti. Nodrošinot vairākus slīpus kanālus, cauruļu nostādītāji efektīvi samazina nostādināšanas attālumu no vairākiem metriem parastajos dzidrinātājos līdz tikai centimetriem, kā rezultātābūtiski uzlabota veiktspējakompaktā nospiedumā.

Cauruļu nostādītāju hidrauliskās īpašības rada ideālus apstākļus laminārai plūsmai, ļaujot gravitācijas spēkiem efektīvi atdalīt suspendētās cietās vielas no šķidruma plūsmas. Notekūdeņiem plūstot uz augšu pa slīpajām ejām, daļiņas nosēžas uz cauruļu virsmām un slīd lejup savākšanas tvertnēs, savukārt dzidrinātais ūdens turpinās līdz izplūdei. Šī nepārtrauktā skaitītāja-strāvas kustība ļaujpastāvīga augsta{0}}sedimentācijapat sarežģītos ekspluatācijas apstākļos. Cauruļu ģeometrija, parasti sešstūra vai taisnstūrveida, optimizē virsmas laukuma un tilpuma attiecību, vienlaikus veicinot stabilu plūsmas sadalījumu visā modulī.

Cauruļu nosēdinātāju efektivitāte ir atkarīga no vairākiem savstarpēji saistītiem faktoriem, tostarp caurules ģeometrijas, slīpuma leņķa, hidrauliskās slodzes ātruma un suspendēto vielu īpašībām. Pareizi izstrādātas sistēmas nodrošina optimālu līdzsvaru starp šiem parametriem, lai maksimāli palielinātu noņemšanas efektivitāti, vienlaikus samazinot ekspluatācijas prasības. Cauruļu nostādņu modulārais raksturs ļauj elastīgi īstenot gan jaunu būvniecību, gan esošo baseinu modernizēšanu, nodrošinotizmaksu{0}}efektīvs risinājumsjaudas paplašināšanai un veiktspējas uzlabošanai bez būtiskiem būvdarbiem.

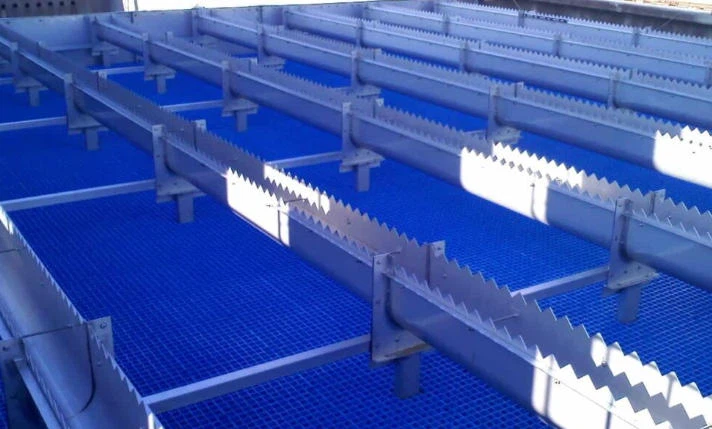

Kritiski dizaina parametri optimālai cauruļu nostādinātāja veiktspējai

Hidrauliskās iekraušanas apsvērumi

Thevirsmas pārplūdes ātrumsir vissvarīgākais cauruļu nostādīšanas sistēmu konstrukcijas parametrs, kas tieši ietekmē gan attīrīšanas jaudu, gan efektivitāti. Šis parametrs, kas izteikts kā plūsma uz projektētās virsmas laukuma vienību (parasti m³/m²·h), nosaka augšupejošo ātrumu caur nosēdinātājiem, un tas ir rūpīgi jākalibrē, pamatojoties uz flokulēto daļiņu nosēšanās īpašībām. Pārmērīgi augsts iekraušanas ātrums izraisa nosēdušos cieto vielu beršanu un pārnešanu, savukārt pārāk konservatīvas likmes nepietiekami izmanto sistēmas jaudu. Lielākajai daļai komunālo lietojumu optimālie slodzes rādītāji ir no 1,5 līdz 3,0 m³/m²·h, lai gan īpaši rūpnieciski lietojumi var darboties ārpus šī diapazona, pamatojoties uz temperatūru, daļiņu blīvumu un ķīmisko pirmapstrādi.

Saikne starp hidraulisko iekraušanu un noņemšanas efektivitāti seko paredzamam modelim, efektivitātei pakāpeniski samazinoties, palielinoties slodzei, līdz tiek sasniegts kritiskais slieksnis, kad veiktspēja strauji pasliktinās. Šisveiktspējas robežair nepieciešams saglabāt atbilstošas ​​projektēšanas robežas, lai pielāgotos plūsmas svārstībām, neapdraudot apstrādes mērķus. Sistēmās, kurās ir ievērojamas hidrauliskās svārstības, bieži ir iekļauta plūsmas-izlīdzināšana vai vairākas apstrādes sistēmas, lai uzturētu veiktspēju visā darbības diapazonā. Caurules garuma-pret-diametra attiecība ietekmē arī maksimālo pieļaujamo slodzes ātrumu, jo garāki plūsmas ceļi parasti nodrošina lielāku slodzi, vienlaikus saglabājot atdalīšanas efektivitāti.

Caurules ģeometrijas un konfigurācijas specifikācijas

Thefiziskie izmēriAtsevišķu cauruļu kanālu skaits būtiski ietekmē gan hidraulisko veiktspēju, gan cieto vielu apstrādes īpašības. Caurules diametrs vai atstatums parasti ir no 25 līdz 100 mm, ar mazāku diametru, kas nodrošina lielāku virsmas laukumu, bet palielina uzņēmību pret aizsērēšanu. Cauruļu garums parasti ir no 1,0 līdz 2,0 metriem, līdzsvarojot vajadzību pēc atbilstoša uzturēšanās laika un praktiskiem apsvērumiem attiecībā uz strukturālo atbalstu un piekļuvi apkopei. Cauruļu īpašā forma -neatkarīgi no tā, vai tās ir sešstūra, taisnstūrveida vai apļveida-, ietekmē gan moduļu komplektu hidraulisko efektivitāti, gan strukturālo stabilitāti.

Theslīpuma leņķisno caurulēm ir vēl viens būtisks dizaina apsvērums, jo vairums lietojumu izmanto leņķus starp 55-60 grādiem no horizontālās. Šis diapazons optimizē līdzsvaru starp efektīvu nosēdināšanas laukumu un uzticamu dūņu slīdēšanu, radot stabilu pretstrāvas kustību, kas novērš atkārtotu suspendēšanos, vienlaikus palielinot apstrādes jaudu. Leņķos, kas ir zemāki par 50 grādiem, bieži rodas dūņu uzkrāšanās problēmas, savukārt stāvāki leņķi samazina efektīvo nosēšanās laukumu. Modulārajai konfigurācijai sedimentācijas baseinos ir jāatbilst praktiskiem apsvērumiem, tostarp piekļuvei apkopei, struktūras integritātei un hidrauliskajai sadalei, lai nodrošinātu ilgtermiņa uzticamību.

Tabula: Cauruļu nosēdinātāja dizaina parametri dažādiem lietojumiem

Cauruļu nostādīšanas sistēmu veiktspējas optimizācijas stratēģijas

Ietekmīga kvalitātes vadība

Thecauruļu nosēdinātāju darbībalielā mērā ir atkarīgs no ienākošās notekūdeņu plūsmas pareizas kondicionēšanas. Ķīmiskā pirmapstrāde ar koagulantiem un flokulantiem bieži izrādās būtiska, lai veidotu nostādināmas floku daļiņas, kuras var efektīvi noņemt cauruļu nostādītāju īsajā uzturēšanās laikā. Šo ķīmisko vielu izvēle un dozēšana ir jāoptimizē, pamatojoties uz visaptverošu tvertņu testēšanu un periodisku veiktspējas novērtēšanu, lai ņemtu vērā notekūdeņu īpašību izmaiņas. Sistēmām, kas darbojas bez atbilstošas ​​ķīmiskās kondicionēšanas, parasti tiek sasniegta ievērojami zemāka noņemšanas efektivitāte, jo īpaši attiecībā uz smalkām daļiņām un koloidālajiem materiāliem, kas dominē daudzās mūsdienu atkritumu plūsmās.

Thedaļiņu izmēra sadalījumsiekļūšana cauruļu nosēdinātājos dramatiski ietekmē noņemšanas efektivitāti, jo lielākas floku daļiņas nosēžas ātrāk un pilnīgāk. Procesos, kas rada nelielu, vieglu floku, var būt nepieciešams mainīt flokulācijas parametrus vai ķīmisko atlasi, lai uzlabotu nostādināšanu. Uzraudzības rīki, tostarp daļiņu skaitītāji un straumēšanas strāvas detektori, nodrošina vērtīgus{2}}reāllaika datus pirmapstrādes procesu optimizēšanai. Turklāt hidraulisko triecienu un cieto vielu slodzes izmaiņu pārvaldīšana, izmantojot izlīdzināšanas vai-pakāpju padeves pasākumus, palīdz uzturēt stabilu darbību un novērš nosēdušo cietvielu izskalošanos maksimālās plūsmas apstākļos.

Operatīvās apkopes protokoli

Profilaktiskā apkopeir būtisks aspekts, lai nodrošinātu ilgtermiņa{0}}cauruļu nostādinātāja veiktspēju. Regulāras pārbaudes un tīrīšanas grafiki novērš pārmērīgu cieto vielu uzkrāšanos, kas varētu apdraudēt sistēmas hidraulikas un apstrādes efektivitāti. Lai gan cauruļu nostādītāji ir paredzēti pašattīrīšanai, dažkārt var būt nepieciešama manuāla iejaukšanās, lai novērstu nostādījumus vai bioloģisku augšanu, jo īpaši gadījumos, kad ir augsts eļļas, tauku vai pavedienu saturs. Visaptverošu apkopes protokolu izveide, tostarp vizuālas pārbaudes, veiktspējas uzraudzība un tīrīšanas procedūras, nodrošina konsekventu darbību un identificē iespējamās problēmas, pirms tās pārvēršas par būtiskām problēmām.

Theuzraudzības un kontroles sistēmascauruļu nostādinātājiem ir jāseko līdzi galvenajiem darbības rādītājiem, tostarp notekūdeņu duļķainībai, spiediena zudumam moduļos un dūņu segas līmeņiem. Uz šiem parametriem balstītu automatizētu kontroles stratēģiju ieviešana ļauj reāllaikā optimizēt ķīmisko vielu dozēšanu, dūņu izņemšanas ātrumu un plūsmas sadalījumu. Uzlabotās sistēmās var būt iekļauti paredzami apkopes algoritmi, kas analizē veiktspējas tendences, lai proaktīvi ieplānotu apkopes darbības. Pareiza darbības datu dokumentēšana atvieglo veiktspējas izsekošanu laika gaitā un atbalsta uz datiem balstītus lēmumus par sistēmas modifikācijām vai jaudas palielināšanu.

Salīdzinošā analīze ar alternatīvām sedimentācijas tehnoloģijām

Priekšrocības salīdzinājumā ar parastajiem dzidrinātājiem

Cauruļu kolonistu piedāvājumsievērojamus ieguvumussalīdzinot ar parastajiem sedimentācijas baseiniem, izmantojot vairākus veiktspējas rādītājus. Nozīmīgākā priekšrocība ir krasi samazinātās prasības, jo cauruļu nostādītāji parasti aizņem par 70-90% mazāk vietas nekā parastie līdzvērtīgas jaudas dzidrinātāji. Šis kompaktais nospiedums ļauj paplašināt attīrīšanas iekārtas, ievērojot stingrus vietas ierobežojumus, un samazina civilās būvniecības izmaksas jaunām iekārtām. Turklāt cauruļu nostādinātāji parasti nodrošina lielāku pārplūdes ātrumu un labāku notekūdeņu kvalitāti nekā parastie dzidrinātāji, jo īpaši grūti nosēdināmu floku un plūsmas svārstību gadījumā.

Thedarbības elastībacauruļu nostādinātāji ir vēl viena būtiska priekšrocība, jo veiktspēja paliek stabila plašākā hidrauliskās un cieto vielu iekraušanas apstākļu diapazonā. Šī noturība pret nelabvēlīgiem apstākļiem padara cauruļu nostādītājus īpaši vērtīgus lietojumiem ar ļoti mainīgu plūsmas ātrumu vai cieto vielu slodzi, piemēram, rūpnieciskām sērijveida operācijām vai pašvaldību sistēmām, kurās notiek lietusūdens infiltrācija. Cauruļu nosēdinātāju modulārais raksturs atvieglo pakāpenisku ieviešanu un tiešu jaudas palielināšanu, ļaujot sistēmām pakāpeniski augt, palielinoties apstrādes prasībām. Šīs priekšrocības izskaidro, kāpēc cauruļu nostādītāji ir kļuvuši par vēlamo izvēli daudzām komunālām un rūpnieciskām vajadzībām, kur telpas ierobežojumi vai ļoti mainīgi apstākļi rada problēmas tradicionālajai sedimentācijai.

Ierobežojumi un piemēroti pielietojumi

Neskatoties uz daudzajām priekšrocībām, cauruļu nosēdinātāji piedāvā dažasierobežojumiemkas jāņem vērā, izvēloties tehnoloģiju. Sistēmās, kas attīra notekūdeņus ar augstu šķiedru saturu vai šķiedru materiālu, var rasties aizsērēšanas problēmas, kurām nepieciešama biežāka apkope. Lietojumprogrammām ar ārkārtīgi lielu cieto vielu slodzi var izmantot iepriekšējas nostādināšanas zonas, lai samazinātu cauruļu moduļu slodzi. Turklāt cauruļu nostādītāju efektivitāte ievērojami samazinās, ja netiek panākta pareiza flokulācija, padarot tos mazāk piemērotus lietojumiem, kur ķīmiskā kondicionēšana ir nepraktiska vai nevēlama.

Theekonomiskā analīzecauruļu nosēdinātājiem ir jāņem vērā gan kapitāla, gan darbības izmaksas saistībā ar konkrētām projekta prasībām. Lai gan moduļu komponenti veido ievērojamu daļu no sākotnējā ieguldījuma, samazinātie būvdarbi un mazāka platība bieži rada zemākas kopējās projekta izmaksas, salīdzinot ar tradicionālajām alternatīvām. Ekspluatācijas ietaupījumi, ko rada samazināts ķīmisko vielu patēriņš un zemākas dūņu apstrādes izmaksas, vēl vairāk uzlabo dzīves -cikla izmaksu priekšrocības. Tomēr ļoti lielām iekārtām ar neierobežotu vietas pieejamību parastie dzidrinātāji var būt ekonomiskāks risinājums, jo īpaši, ja vietējās materiālu izmaksas dod priekšroku civilajai celtniecībai, nevis ražotajām sastāvdaļām.

Ieviešanas vadlīnijas sekmīgiem cauruļu nosēdinātāju projektiem

Vietnes novērtējums un iespējamības analīze

Visaptverošs raksturojumsnotekūdeņu plūsma ir būtisks pirmais solis, lai noteiktu cauruļu nostādītāju piemērotību konkrētam lietojumam. Galvenie parametri, tostarp plūsmas ātrumi, temperatūras svārstības, cieto vielu koncentrācija, daļiņu izmēra sadalījums un ķīmiskās īpašības, ir jānovērtē, ja iespējams, veicot paplašinātu uzraudzību. Šie dati sniedz informāciju par kritiskiem projektēšanas lēmumiem attiecībā uz caurules ģeometriju, slodzes ātrumu un pirmapstrādes prasībām. Lietojumprogrammām ar ievērojamām sezonālām izmaiņām var būt nepieciešamas specializētas projektēšanas pieejas, lai saglabātu veiktspēju mainīgos apstākļos, iespējams, iekļaujot regulējamus darbības parametrus vai lieku jaudu.

Thetelpas ierobežojumiun vietas konfigurācija būtiski ietekmē cauruļu nostādīšanas iekārtu iespējamību un optimālo dizainu. Cauruļu nosēdinātāju modulārais raksturs ļauj elastīgi izvietot gan taisnstūrveida, gan apļveida baseinus, lai gan specifiskas konfigurācijas detaļas atšķiras atkarībā no ģeometrijas. Pieejamais augstums bieži nosaka iespēju modernizēt esošos baseinus, jo nepietiekama vertikālā klīrensa dēļ, iespējams, ir nepieciešamas alternatīvas pieejas. Apsverot modernizāciju, ir jāpārbauda esošo konstrukciju strukturālā kapacitāte, jo īpaši vecākiem baseiniem, kuriem var būt nepieciešama pastiprināšana, lai atbalstītu cauruļu moduļu un uzkrāto cieto vielu papildu slodzi.

Integrācija ar papildu ārstēšanas procesiem

Cauruļu nosēdinātāji parasti darbojas kā daļa no avisaptverošs ārstēšanas vilciensnevis atsevišķas sistēmas. Integrācija ar augšupējiem procesiem, tostarp koagulāciju, flokulāciju un izlīdzināšanu, būtiski ietekmē vispārējo veiktspēju. Līdzīgi, saskaņošana ar pakārtotajiem procesiem, piemēram, filtrēšanu un dezinfekciju, nosaka galīgo notekūdeņu kvalitāti. Izpratne par šo procesu mijiedarbību nodrošina optimālu dizainu, kas maksimāli palielina katra ārstēšanas komponenta priekšrocības, vienlaikus samazinot iespējamos konfliktus. Vadības stratēģijai ir jākoordinē darbība visā apstrādes vilcienā, lai saglabātu stabilu veiktspēju, neskatoties uz ietekmju raksturlielumu atšķirībām.

Thedūņu apstrādes pieejair vēl viens būtisks integrācijas apsvērums, jo koncentrētām dūņām no cauruļu nostādinātājiem var būt atšķirīgas īpašības nekā no parastajiem dzidrinātājiem. Nepārtraukta dūņu izvadīšana no cauruļu nostādinātājiem parasti nodrošina konsekventāku kvalitāti nekā parasto sistēmu periodiska ciklēšana, potenciāli uzlabojot pakārtotās sabiezēšanas un atūdeņošanas darbības. Tomēr augstākas cieto vielu koncentrācijas dēļ var būt nepieciešams pārveidot dūņu apstrādes iekārtas, kas paredzētas atšķaidītākām plūsmām. Šie apsvērumi uzsver, cik svarīgi ir izstrādāt cauruļu nostādināšanas sistēmas kā integrētas sastāvdaļas plašākā apstrādes kontekstā, nevis izolētas vienības.

Sedimentācijas tehnoloģijas nākotnes attīstība

Jaunas inovācijas cauruļu kolonistu dizainā

Pašreizējā cauruļu nosēdinātāju tehnoloģijas attīstība ir vērsta uzmateriālu zinātne, ģeometriskā optimizācija, unintegrācija ar papildu procesiem. Uzlabotas polimēru formulas ar uzlabotu UV izturību, uzlabotu virsmas gludumu un lielāku konstrukcijas izturību turpina pagarināt kalpošanas laiku un uzlabot veiktspēju. Skaitļošanas šķidruma dinamikas modelēšana ļauj arvien precīzāk optimizēt cauruļu ģeometriju un izvietojumu, lai palielinātu efektivitāti, vienlaikus samazinot spiediena zudumu un piesārņojuma potenciālu. Šīs inovācijas pakāpeniski uzlabo cauruļu nostādītāju veiktspēju un uzticamību, vienlaikus paplašinot to pielietojamību sarežģītākām notekūdeņu plūsmām.

Cauruļu nostādītāju integrācija ar citiem attīrīšanas procesiem ir vēl viena robeža ar kombinētām sistēmāmsinerģiski veiktspējas uzlabojumi. Kā piemērus var minēt sistēmas, kas apvieno caurulīšu nostādītājus ar izšķīdušā gaisa flotāciju, lai grūti--nogulsnētu daļiņas, vai iekārtas, kurās cauruļu nostādinātāji ir savienoti ar bioloģiskās apstrādes procesiem, lai uzlabotu barības vielu izvadīšanu. Tā kā ūdens attīrīšanas prasības kļūst arvien stingrākas un ūdens trūkuma dēļ lielāks uzsvars tiek likts uz atkārtotu izmantošanu, cauruļu nosēdinātāju loma uzlabotajos attīrīšanas vilcienos turpinās paplašināties. Šī attīstība nodrošina, ka cauruļu nostādītāji joprojām būs svarīgi notekūdeņu attīrīšanas infrastruktūras komponenti, neskatoties uz jaunām konkurētspējīgām tehnoloģijām.

Ilgtspējības apsvērumi un dzīves cikla perspektīvas

Thevides pēdas nospiedumscauruļu nosēdinātāju skaits ir labvēlīgs salīdzinājumā ar alternatīvām sedimentācijas tehnoloģijām, ja to novērtē no dzīves cikla perspektīvas. Kompaktais nospiedums samazina zemes traucējumus, savukārt efektīva cieto vielu uztveršana samazina dūņu apjomu un ar to saistītās apstrādes prasības. Hidrauliskā efektivitāte parasti nozīmē mazāku enerģijas patēriņu salīdzinājumā ar mehāniskām alternatīvām, tādējādi samazinot ekspluatācijas oglekļa emisijas. Šīs ilgtspējības priekšrocības atbilst pieaugošajam normatīvajam un sabiedrības spiedienam pēc videi draudzīgiem notekūdeņu attīrīšanas risinājumiem.

Theilgtermiņa -veiktspējacauruļu nostādinātāju skaits ir ļoti atkarīgs no atbilstoša materiāla izvēles un dizaina apsvērumiem, kas ņem vērā konkrēto ķīmisko un bioloģisko vidi. Sistēmām, kas pakļautas agresīvām ķīmiskām vielām vai bioloģiskai aktivitātei, ir nepieciešami materiāli ar pierādītu izturību, lai saglabātu paredzēto kalpošanas laiku. Turklāt, izstrādājot apkopi, tiek nodrošināta veiktspējas uzturēšana visā sistēmas darbības laikā bez pārmērīga resursu patēriņa. Šie apsvērumi uzsver visaptveroša dzīves cikla novērtējuma nozīmi tehnoloģiju izvēles un dizaina izstrādes laikā, lai nodrošinātu ilgtspējīgu ilgtermiņa darbību.
