MBR instalācijas meistarība: kritisko lauku protokoli no notekūdeņu sistēmu speciālista
23 gadus, projektējot un nododot ekspluatācijā membrānas bioreaktorus, esmu dokumentējis, kā viena instalācijas pārraudzība-piemēram, nepareiza membrānas kasešu atstarpe vai bojāti cauruļvadi-var izraisīt neatgriezenisku piesārņojumu, samazināt plūsmas ātrumu par 40–60% un radīt priekšlaicīgas nomaiņas izmaksas 500 000 $+.MBR prasa īpaši{0}}precīzu bioloģisko, hidraulisko un membrānu sistēmu integrāciju. Tālāk ir norādītas kaujas-pārbaudītās instalēšanas prasības, kas reti tiek aplūkotas piegādātāju rokasgrāmatās.
I. Pirms-instalēšana: gatavība no noliktavas līdz baseinam
1.1. Membrānas materiāla un konfigurācijas validācija
Rūpniecības pret pašvaldību sistēmām:
- PVDF membrānasdominē komunālajos lietojumos, bet katastrofāli neizdodas ar eļļu/taukiem{0}}piesātinātos pārtikas notekūdeņos (＞50 mg/L FOG). kautuvēm vai rafinēšanas rūpnīcām,PTFE membrānasar hidrofobām virsmām nav{0}}apspriežami. Piena rūpnīcas modernizācijas rezultātā PVDF plūsma samazinājās par 80% 3 mēnešu laikā; PTFE noturīga ＞25 LMH pēc-korekcija.
Kasešu orientācija:
- Paralēlā plūsma(Galvenes izlīdzināšana no gala-līdz-galam) samazina mirušās zonas, taču ir nepieciešams baseina platums 1,2 ×.
- Sērijas plūsma(pakāpju galvenes) ir piemērotas šauriem baseiniem, taču pastāv 15–20% plūsmas nelīdzsvarotības risks. Lāzera-skenēšanas baseina izmēri pirms izkārtojuma pabeigšanas.
1.2. Bioreaktora kondicionēšana: aizmirstais katalizators
Aktīvo dūņu sēšana:
- Ievadiet 2500–3000 mg/l MLSS no funkcionējošiem bioreaktoriem 72 stundas pirms iegremdēšanas membrānā.
- Kritiskais parametrs: F/M attiecība 0,05–0,1 kg BOD/kg MLSS/dienā. Augstākas attiecības izraisa neatgriezenisku poru aizsprostojumu nodošanas ekspluatācijā laikā.
Iepriekšēja-aerācijas kalibrēšana:
- Smalkiem-burbuļu difuzoriem ir jāsasniedz ＞2,0 mg/l DO baseina-platumspirms tammembrānas iegremdēšana. Elektronikas rūpnīcas palaišana neizdevās, jo DO gradienti svārstījās no 0,8 līdz 4,2 mg/l -membrānas asimetriski.
Pirms-instalēšanas verifikācijas kontrolsaraksts:
| Kontrolpunkts | Pieņemšanas slieksnis | Pārbaudes rīks | Novirzes sekas |
|---|---|---|---|
| Betona baseina līdzenums | Mazāks vai vienāds ar 3 mm/m² | Lāzera līmenis + taisna mala | Membrānas kasetes stresa lūzumi |
| Cauruļu gruveši caursūkties | Zero particulates >50 µm | Endoskops + balto cimdu tests | Bloķētas galvenes, plūsmas sakļauts |
| MLSS koncentrācija | 2500±300 mg/l | Pārnēsājams TSS analizators | Biomasas trieciens ekspluatācijas uzsākšanas laikā |
| Celtniecības ķimikāliju atlikumi | Hlors<0.1 ppm, oils ND | Hach DR900 kolorimetrs | Membrānas oksidēšanās/virsmas piesārņojums |

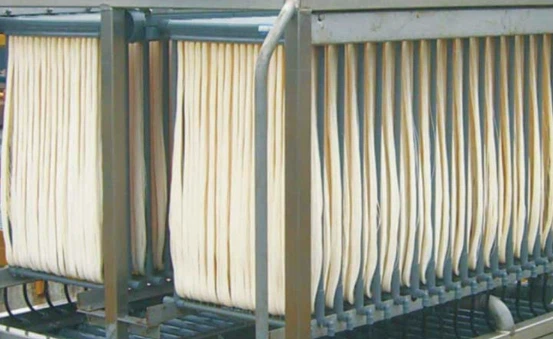

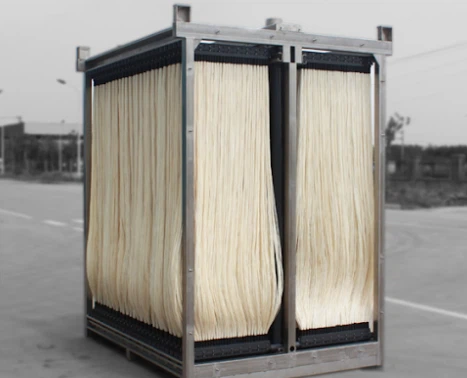

II. Membrānas kasešu uzstādīšana: ķirurģijas precizitātes protokoli
2.1. Apstrāde un iegremdēšana: izvairīšanās no kļūdām USD 10 000 vērtībā
- Celtņu pacelšana: izmantojiet izkliedētājas stieņus ar 4-punktu stiprinājumu. Viena punkta pacēlāji saliek rāmjus ＞2 grādos, deformējot šķiedru izlīdzināšanu.
- Iegremdēšanas ātrums: pazemināt ar ātrumu 0,3 m/min. Ātrāks ātrums aiztur gaisa kabatas, izraisot peldspējas{2}}izraisītu rāmja sadursmes.
- Pret-berzēšanas polsterējums: Novietojiet 30 mm EPDM paklājiņus zem rāmjiem, ja baseina grīdai ir abrazīva apdare.
2.2. Līmeņošana un atstarpes: ģeometrija nosaka veiktspēju
- Līmeņa tolerance: ＜2 mm/m (pārbaudīts ar digitālo inklinometru).
- Inter-Cassette Gap: vismaz 100 mm, lai nodrošinātu vienmērīgu gaisa skrāpējumu. Šanhajas NAI 70 mm spraugas izraisīja par 30% mazāku skrāpējumu centrālajās kasetēs.
- Sienas klīrenss: vismaz 200 mm, lai novērstu virpuļu piesārņojumu.
III. Cauruļvadi un instrumenti: slēptie hidrauliskie slazdi
3.1. Cauruļvadi ar caurlaidību — klusais plūsmas iznīcinātājs
- Slīpums: 0,5 grādi uz augšu pret savākšanas galveni novērš gaisa bloķēšanu.
- Ātrums: saglabāt 1,0–1,5 m/sek. Ātrumi ＜0,8 m/sek veicina dūņu nosēdināšanu; ＞2,0 m/s noārda PVDF šķiedras.
- Pulsācijas slāpētāji: Uzstādiet, ja sūkņa gājiena frekvence pārsniedz 45 Hz, lai novērstu šķiedras nogurumu.
3.2. Air Scour sistēmas integrācija
- Kolektora balansēšana: Regulējamas atveres obligāti katrā kasešu rindā. Lauka mērījumiem jāuzrāda ＜5% gaisa plūsmas svārstības.
- Caurules materiāls: IzmantojietSCH 80 CPVCozona{0}}izturīgām gaisa līnijām. Standarta PVC plaisas 18 mēnešu laikā, izmantojot ozonēšanu.
IV. Nodošana ekspluatācijā: 72-Hour Make-or-Break Protocol
1. fāze:Membrānas kondicionēšana (0–24 stundas)
- Flux: 50% projektētā plūsma (piem., 15 LMH par 30 LMH nominālo)
- Aerācija: Nepārtraukts rupjš burbulis (50 Nm³/h vienā kasetē)
- Permeāts: recirkulēt uz bioreaktoru-vēl nekad neizlādējas
2. fāze:Biomasas aklimatizācija (24–48 stundas)
- Palieliniet plūsmu par 5 LMH/stundā, līdz tiek sasniegts 80% dizains
- Uzraudzīt TMP ik pēc 15 minūtēm; pārtraukt, ja ΔP ＞0,3 bar/st
3. fāze:Stabilizācija (48–72 stundas)
- Mērķa plūsmas uzturēšana + relaksācijas cikli (9 min filtrēšana / 1 min pauze)
- Performance Pass/Fail: TMP stabilitāte ±0,05 bāri/stundā
V. Izvairīšanās no katastrofālām kļūmēm: drošības pasākumi pēc-instalēšanas
5.1. Membrānas novietošanas protokols (＞48 h dīkstāves periodi)
- Mitrā autostāvvieta: iegremdēt 200 ppm NaHS03 šķīdumā (pH 3,5–4,0)
- Sausā autostāvvieta: izskalojiet ar 1000 ppm citronskābes + N₂ attīrīšanu
5.2. Pirmā 90 dienu apkopes bloķēšana
- Ikdienas: Ierakstīt TMP, plūsmas, MLSS, COD noņemšanas efektivitāti
- Iknedēļas: 0,1% citronskābes CIP pie 35 grādiem (pat ja TMP ir stabils)
- Ikmēneša: Šķiedru integritātes pārbaude (spiediena samazināšanās ＜5%/min)
VI. Ilgtermiņa-veiktspējas optimizācija
Kritisko datu korelācija:
- Dūņu viskozitāte pret plūsmu: MLSS ＞12 000 mg/L prasa samazināt plūsmu 0,5 LMH uz 1000 mg/l palielinājumu.
- Temperatūras kompensācija: Caurlaidība samazinās par 2% uz grādu zem 15 grādiem -attiecīgi palieliniet SADm.
